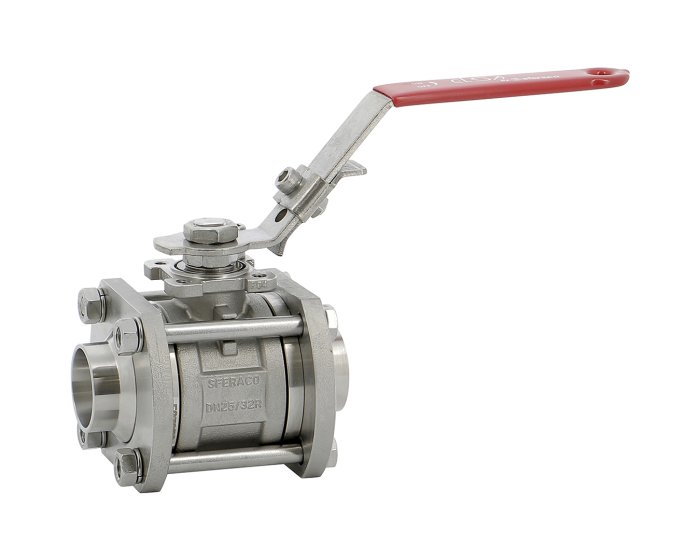

ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes passage réduit

Découvrez le robinet ELSA série ELITBWR, robinet à tournant sphérique 3 piècesà brides tournantes inox 1.4409, à passage réduit (venturi),à souder BW-ISO

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONFELITBW15R

Tarif : nous contacter

Quantité disponible selon configuration

Je souhaite installer la vanne en zone ATEX (zones 1, 21, 2, 22) (certificat + 3,00 € )

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche Technique Vanne à sphère inox 3 pièces à brides tournantes ELSA BW Réduit pdf - 633.6 ko

Installation Operating Manual 3 pieces ball valve ELSA pdf - 214.7 ko

Notice montage Robinet Tournant Sphérique à brides tournantes ELSA pdf - 218.2 ko

Technical Datasheet 3 pieces ball valve with rotating ends ELSA BW reduced bore pdf - 550.2 ko

Composition

Plus d’information

Plus d’information
DN pouces NPS	1/2''
SIL	SIL 3
Usage, application	Industrie
Cadenassable	Oui
Diamètre de passage	11.3
Ecartement / Face to Face (mm)	65.2
Matière corps	Inox Forgé F316/316L
Nombre de voies	2
PS (bar)	63
Raccordement tuyauterie	A souder BW
TS max (°C)	210
TS min (°C)	-50
Durée de garantie	5 ans
Type de poignée	Levier rouge

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN15Réduit	ELITBW15R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN20Réduit	ELITBW20R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN25Réduit	ELITBW25R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN32Réduit	ELITBW32R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN40 Réduit	ELITBW40R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBWR - Robinet à tournant sphérique 3pièces brides tournantes DN50 Réduit	ELITBW50R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
ELITBW - Robinet à tournant sphérique brides tournantes Elsa BW DN65 Réduit	ELITBW65R	Tarif : nous contacter	Quantité disponible sous 1 à 3 jours
'ELSA 316L TFM BW DN80R PN40 'ELSA 316L TFM BW DN80R PN40	ELITBW80R	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
