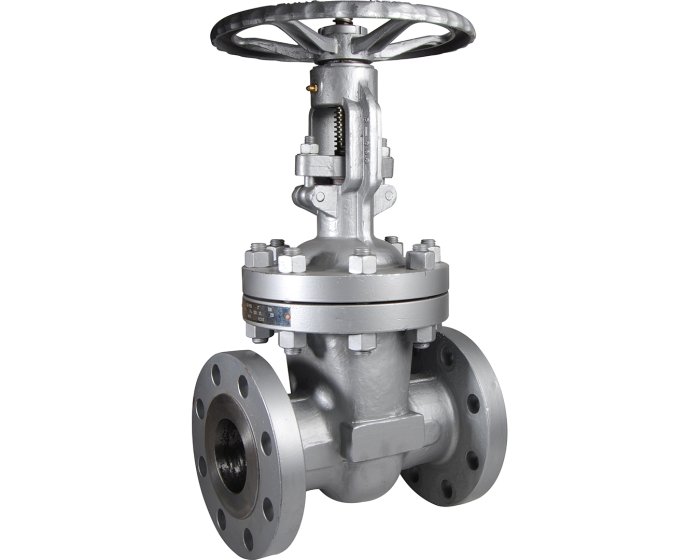

149 - Vanne à opercule acier à brides class300 trim5 PN50

CE ATEX
Découvrez le robinet vanne à opercule acier TRIM5 à brides Class 300 PN50 Série 149 à passage intégral pour le sectionnement de réseaux d'eau, gasoil, vapeur,pétrochimie, industries pétrolières et gaz
Documentation téléchargeable
Configurer vos produits
Voir toutes les configurations
Réf.
CONF149050
Tarif : nous contacter Tarif : nous contacter
En stock livraison selon configuration
Ajouter aux favoris
Nouveau
main product photo

Documentation

Fiche technique vanne à opercule acier trim5 brides class300 pdf - 690.8 ko
Installation operating manual flanged gate valve pdf - 162.1 ko
Notice montage Robinet vanne à opercule acier moulé à brides pdf - 554.6 ko
Technical datasheet carbon steel gate valve class300 trim5 flanged pdf - 638.2 ko

Plus d’information

Plus d’information
DN pouces (NPS) 2''
Matière chapeau Acier ASTM A216 WCB
Conception (suivant norme) API 600
Catégorie de risque CE III Module H
NACE MR0175 Oui
TRIM TRIM 5
Norme écartement EN EN 558 Série 4
Norme écartement ASME ASME B16.10
Face à face (norme écartement) EN 558 Série 4. ASME B16.10
Usage, application Industries
Diamètre de passage 51.00
DN 50
Ecartement/ Face to Face (mm) 216
Matière corps Acier Moulé ASTM A216 WCB
Opercule Acier ASTM A216 WCB+ Stellite
PS (en bar) 50.00
Raccordement tuyauterie A brides Class 300 PN50
TS max (°C) 425
TS min (°C) -29
Durée de Garantie 2 ans
Matière de la poignée Fonte

Toutes les configurations

Produit Référence P.U HT Disponibilité
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN50 149050 Tarif : nous contacter
En stock livraison sous 1 à 3 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN80 149080 Tarif : nous contacter
En stock livraison sous 1 à 3 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN100 149100 Tarif : nous contacter
Quantité disponible sous 49 à 51 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN150 149150 Tarif : nous contacter
En stock livraison sous 1 à 3 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN200 149200 Tarif : nous contacter
En stock livraison sous 1 à 3 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN250 149250 Tarif : nous contacter
Quantité disponible sous 49 à 51 jours
149 - Vanne à opercule acier à brides class300 trim5 PN50 DN300 149300 Tarif : nous contacter
Quantité disponible sous 49 à 51 jours
