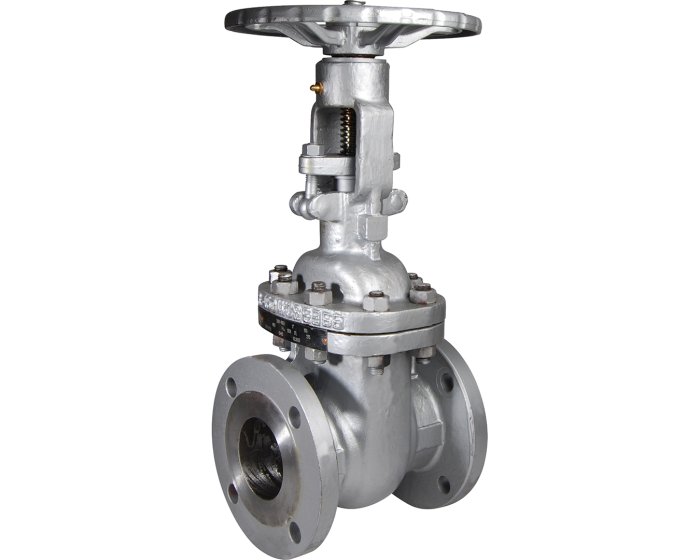

143 - Vanne à opercule acier à brides class150 trim8 PN20

Sferaco propose le robinet vanne à opercule série 143, en acier moulé ASTM TRIM 8, à brides Class 150 PN20,à passage intégral, étanchéité assurée par un presse étoupe graphite et un joint de chapeau inox/graphite, ATEX pour gasoil, vapeur

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONF143050

Tarif : nous contacter

En stock livraison selon configuration

Je souhaite installer la vanne en zone ATEX (zones 1, 21, 2, 22) (certificat + 3,00 € )

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique vanne à opercule acier trim8 brides class150 pdf - 534.7 ko

Installation operating manual flanged gate valve pdf - 162.1 ko

Notice montage Robinet vanne à opercule acier moulé à brides pdf - 554.6 ko

Technical datasheet carbon steel gate valve class150 trim8 flanged pdf - 449.1 ko

Plus d’information

Plus d’information
DN pouces NPS	2''
NACE MR0175	Oui
TRIM	TRIM 8
Face à face (norme écartement)	EN 558 Série 3. ASME B16.10
Usage, application	Industrie
Diamètre de passage	51.00
Ecartement / Face to Face (mm)	178.0
Matière corps	Acier Moulé WCB (1.0619)
Opercule	Acier ASTM A216 WCB revêtu inox 13Cr
PS (bar)	20
Raccordement tuyauterie	A brides Class 150 PN20
TS max (°C)	425
TS min (°C)	-29
Durée de garantie	2 ans

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN50	Référence 143050	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN65	Référence 143065	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN80	Référence 143080	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN100	Référence 143100	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN125	Référence 143125	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN150	Référence 143150	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN200	Référence 143200	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN250	Référence 143250	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN300	Référence 143300	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN350	Référence 143350	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN400	Référence 143400	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN450	Référence 143450	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN500	Référence 143500	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 143 - Vanne à opercule acier à brides class150 trim8 PN20 DN600	Référence 143600	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
