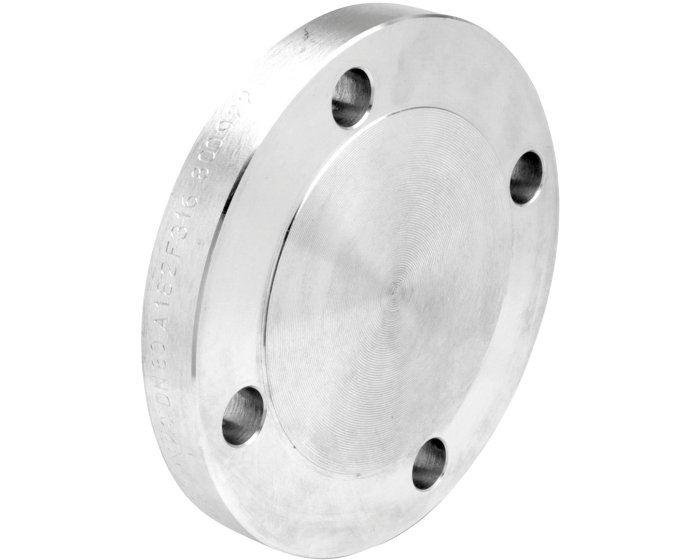

4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16

Retrouvez la bride pleine à face surélevée Série 4TPB en inox 316L, type 05/B,PN10/40, possibilité de certificat matière 3.1 sur demande pour transport de fluides ou de gaz

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONF4TPB50

Tarif : nous contacter

En stock livraison selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique bride pleine tampon plein inox 316L 05B PN10/40 pdf - 388.9 ko

Technical datasheet blind stainless steel flange 316L RF 05B PN10/40 pdf - 351.3 ko

Plus d’information

Plus d’information
DN pouces NPS	2''
Conception (suivant norme)	EN 1092-1
Norme écartement EN	EN 1092-1
Nombre de trous bride	4
Type de portée de joints	Type B: face de joint surélevée
Diamètre portée de joint bride e (mm)	102.0
Epaisseur bride b (mm)	18.0
Usage, application	Industrie
Diamètre tube (mm)	60.30
PS (bar)	16
Raccordement tuyauterie	A brides PN10/16
TS max (°C)	450
TS min (°C)	-29
Durée de garantie	2 ans
Diamètre extérieur (mm)	165

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN100	4TPB100	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN125	4TPB125	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/40 DN15	4TPB15	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN150	4TPB150	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/40 DN20	4TPB20	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10 DN200	4TPB200	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/40 DN25	4TPB25	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/40 DN32	4TPB32	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/40 DN40	4TPB40	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN50	4TPB50	Tarif : nous contacter	En stock livraison sous 1 à 3 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN65	4TPB65	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4TPB - Bride pleine plate RF inox 316L type 05/B EN1092-1 PN10/16 DN80	4TPB80	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
