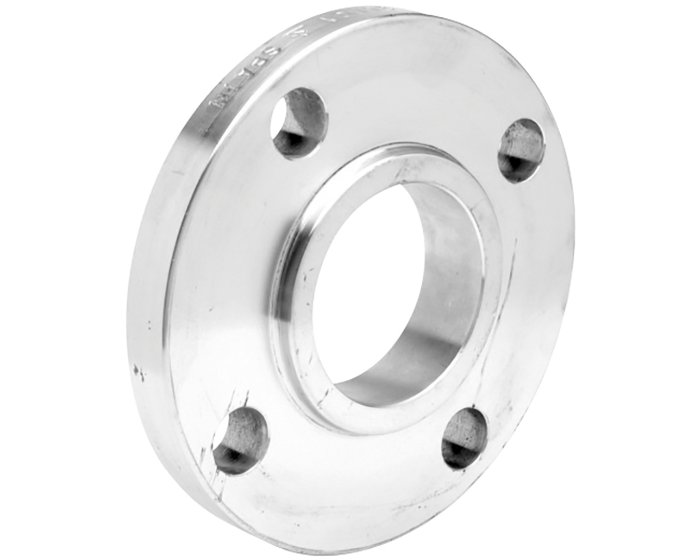

4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20

4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN50

Configurer vos produits

DN pouces NPS

Voir toutes les configurations

Plan 3D

Réf.

CONF4SO2050

Tarif : nous contacter

En stock livraison selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique bride à emmancher collerette à souder inox 316L 12B class150 pdf - 316.8 ko

TDS hubbed slip-on flange stainless steel 316L flange for welding 12B class150 pdf - 301.7 ko

Plus d’information

Plus d’information
Conception (suivant norme)	ASME B16.5
Norme écartement ASME	ASME B16.5
Nombre de trous bride	4
Type de portée de joints	Type B: face de joint surélevée
Diamètre portée de joint bride e (mm)	82.1
Epaisseur bride b (mm)	19.1
Usage, application	Industrie
Diamètre tube (mm)	60.30
DN	50
PS (bar)	16
Raccordement tuyauterie	A brides Class 150 PN20
TS max (°C)	450
TS min (°C)	-29
Durée de garantie	2 ans
Diamètre extérieur (mm)	152

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN100	Référence 4SO20100	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN125	Référence 4SO20125	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN15	Référence 4SO2015	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN150	Référence 4SO20150	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN20	Référence 4SO2020	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN200	Référence 4SO20200	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN25	Référence 4SO2025	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN250	Référence 4SO20250	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN32	Référence 4SO2032	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN40	Référence 4SO2040	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN50	Référence 4SO2050	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN65	Référence 4SO2065	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4SO20 - Bride à emmancher à collerette inox 316L type 12B class150 PN20 DN80	Référence 4SO2080	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
