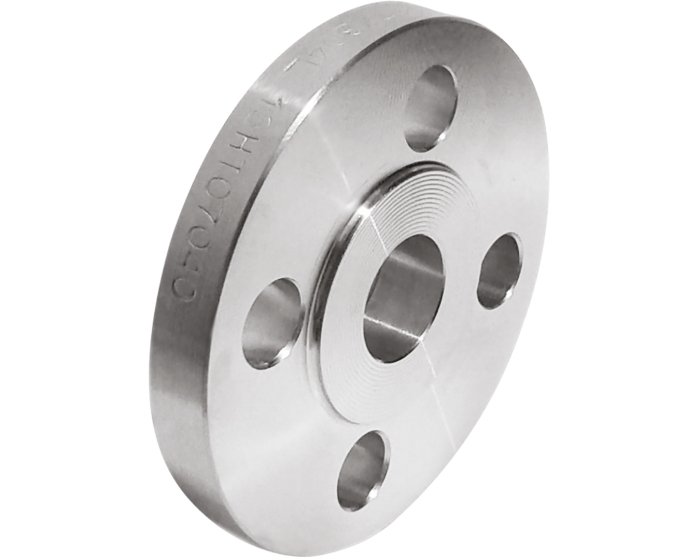

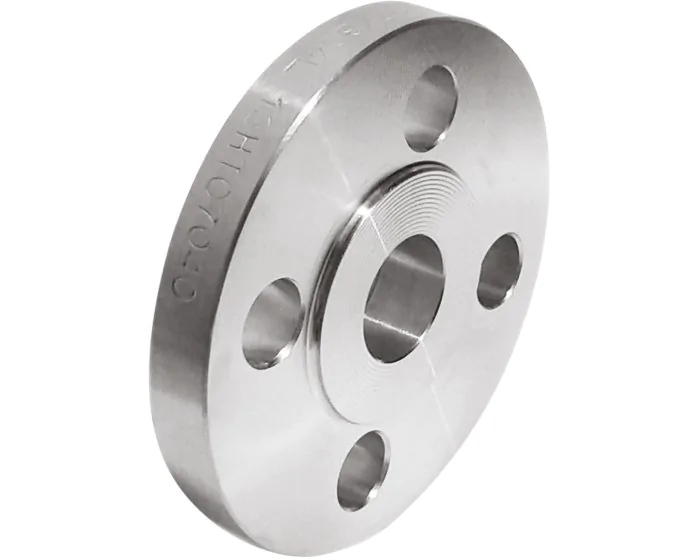

4PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1

Découvrez la bride plate Série 4PASB à souder à face surélevée en inox 304L, type 01/B, certificat matière 3.1 sur demande pour fluides, gaz et eau potable

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONF4PASB50

Tarif : nous contacter

En stock livraison selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique bride plate à souder inox 316L 01B PN10/40 pdf - 353.4 ko

Technical datasheet plate stainless steel 316L flange for welding RF 01B PN10/40 pdf - 356.3 ko

Plus d’information

Plus d’information
DN pouces NPS	2''
Conception (suivant norme)	EN 1092-1
Norme écartement EN	EN 1092-1
Nombre de trous bride	4
Type de portée de joints	Type B: face de joint surélevée
Diamètre portée de joint bride e (mm)	102.0
Epaisseur bride b (mm)	19.0
Usage, application	Industrie
Diamètre tube (mm)	60.30
PS (bar)	16
Raccordement tuyauterie	A brides PN10/16
TS max (°C)	450
TS min (°C)	-29
Durée de garantie	2 ans
Diamètre extérieur (mm)	165

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/16 DN100	4PASB100	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/16 DN125	4PASB125	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/40 DN15	4PASB15	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/16 DN150	4PASB150	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/40 DN20	4PASB20	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10 DN200	4PASB200	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/40 DN25	4PASB25	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/40 DN32	4PASB32	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/40 DN40	4PASB40	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/16 DN50	4PASB50	Tarif : nous contacter	En stock livraison sous 1 à 3 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/16 DN65	4PASB65	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
4PASB - Bride plate à souder RF inox 316L type 01/B EN1092-1 PN10/16 DN80	4PASB80	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
