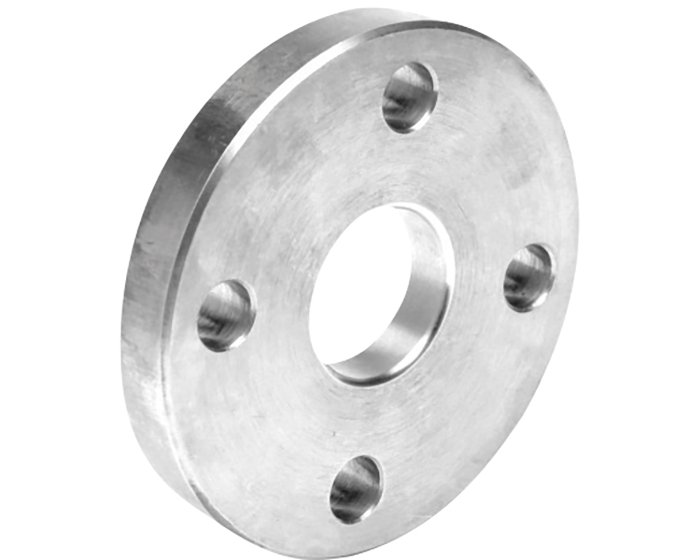

4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10

Découvrez la bride plate à souder Série 4PAS.A, en inox 316L, modèle aminci, type 01/A, raccordement femelle/femelle, PN10 pour transport de fluides ou de gaz

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONF4PAS200A

Tarif : nous contacter

En stock livraison selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique pdf - 297.6 ko

Technical datasheet thin plate stainless steel 316L flange for welding 01A PN10 pdf - 282.5 ko

Plus d’information

Plus d’information
DN pouces NPS	8''
Conception (suivant norme)	EN 1092-1
Norme écartement EN	EN 1092-1
Nombre de trous bride	8
Type de portée de joints	Type A: face de joint plate
Epaisseur bride b (mm)	17.0
Usage, application	Industrie
Diamètre tube (mm)	219.10
PS (bar)	10
Raccordement tuyauterie	A brides PN10
TS max (°C)	450
TS min (°C)	-29
Durée de garantie	2 ans
Diamètre extérieur (mm)	340

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN1000	Référence 4PAS1000A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN200	Référence 4PAS200A	P.U HT Tarif : nous contacter	Disponibilité En stock livraison sous 1 à 3 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN250	Référence 4PAS250A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN300	Référence 4PAS300A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN350	Référence 4PAS350A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN400	Référence 4PAS400A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN450	Référence 4PAS450A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN500	Référence 4PAS500A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN600	Référence 4PAS600A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN700	Référence 4PAS700A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN800	Référence 4PAS800A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4PASA - Bride plate amincie à souder inox 316L type 01/A EN1092-1 PN10 DN900	Référence 4PAS900A	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
