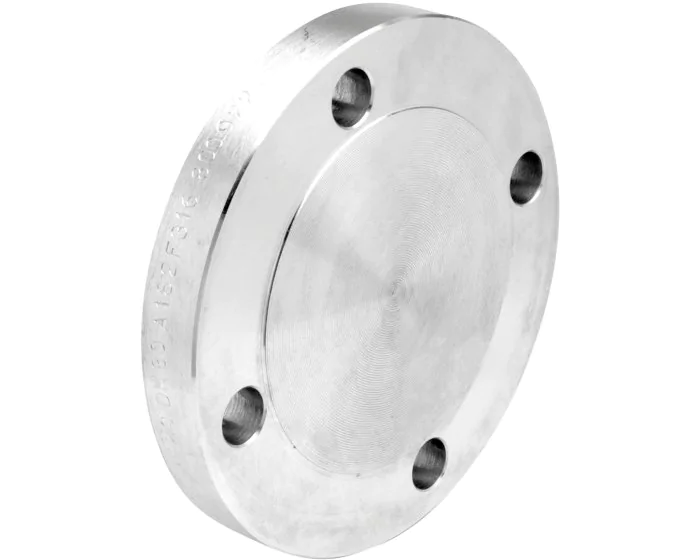

4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50

Sferaco propose la bride pleine Série 4B50 en inox forgé 316L, PN50, ANSI 300,type 05/B Blind Flanges pour transport de fluides ou de gaz

Configurer vos produits

DN pouces NPS

Voir toutes les configurations

Plan 3D

Réf.

CONF4B5050

Tarif : nous contacter

Quantité disponible selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique bride pleine à face surélevée inox 316L 05B class300 pdf - 353.7 ko

Technical datasheet blind stainless steel flange 316L RF 05B class300 pdf - 332.8 ko

Plus d’information

Plus d’information
Conception (suivant norme)	ASME B16.5
Norme écartement ASME	ASME B16.5
Nombre de trous bride	8
Type de portée de joints	Type B: face de joint surélevée
Diamètre portée de joint bride e (mm)	92.1
Epaisseur bride b (mm)	22.2
Usage, application	Industrie
DN	50
PS (bar)	40
Raccordement tuyauterie	A brides Class 300 PN50
TS max (°C)	450
TS min (°C)	-29
Durée de garantie	2 ans
Diamètre extérieur (mm)	165.1

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN100	Référence 4B50100	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN15	Référence 4B5015	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN150	Référence 4B50150	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN20	Référence 4B5020	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN200	Référence 4B50200	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN25	Référence 4B5025	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN32	Référence 4B5032	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN40	Référence 4B5040	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN50	Référence 4B5050	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN65	Référence 4B5065	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
Produit 4B50 - Bride pleine à face surélevée inox 316L class300 type 05B PN50 DN80	Référence 4B5080	P.U HT Tarif : nous contacter	Disponibilité Quantité disponible sous 2 à 4 jours
