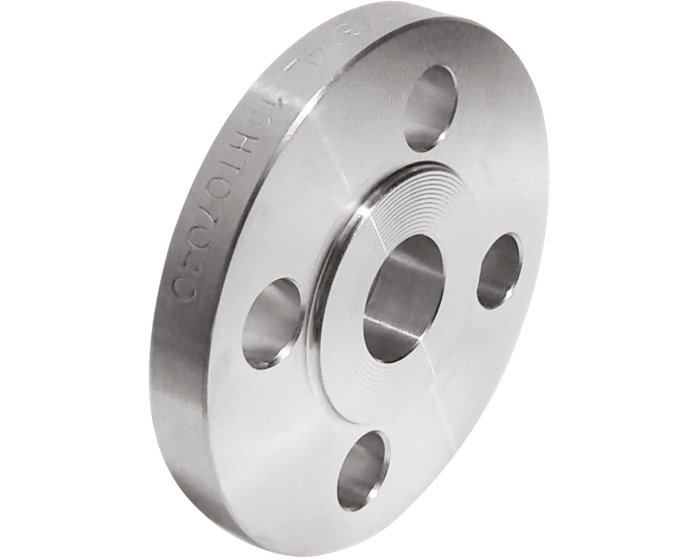

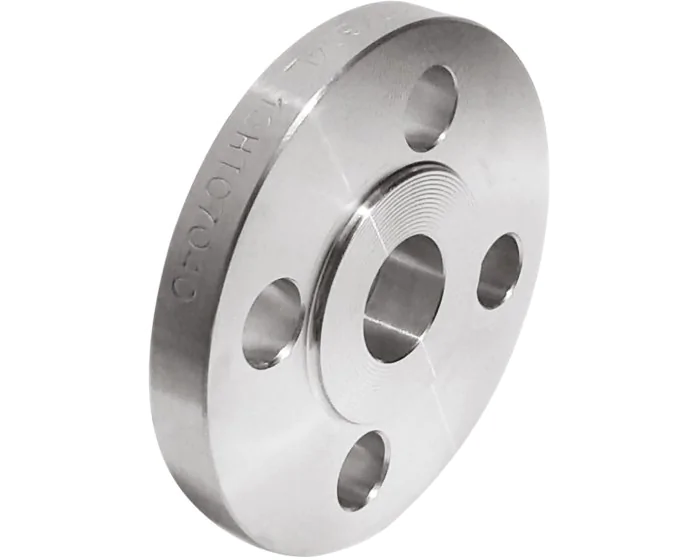

2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1

Br. pl.a.s PN 10/16 DN50 304L F. surél.- T. 01B - 304L- ISO stand

Configurer vos produits

Voir toutes les configurations

Plan 3D

Réf.

CONF2PASB50

Tarif : nous contacter

Quantité disponible selon configuration

Quantité

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Documentation

Fiche technique bride plate à souder inox 304L 01B PN10/40 pdf - 384 ko

Technical datasheet plate stainless steel 304L flange for welding RF 01B PN10/40 pdf - 354.2 ko

Plus d’information

Plus d’information
DN pouces NPS	2''
Conception (suivant norme)	EN 1092-1
Norme écartement EN	EN 1092-1
Nombre de trous bride	4
Type de portée de joints	Type B: face de joint surélevée
Diamètre portée de joint bride e (mm)	102
Epaisseur bride b (mm)	19.0
Diamètre tube (mm)	60.30
PS (bar)	16
TS max (°C)	450
TS min (°C)	-29
Diamètre extérieur (mm)	165

Toutes les configurations

Produit	Référence	P.U HT	Disponibilité
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/16 DN100	2PASB100	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/40 DN15	2PASB15	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/40 DN20	2PASB20	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
Br. pl.a.s PN 10/40 DN25 304L F. surél.- T. 01B - 304L- ISO stand	2PASB25	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/40 DN32	2PASB32	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/40 DN40	2PASB40	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PT - Bride plate femelle femelle PN10/16 304L taraudées	2PASB50	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/16 DN65	2PASB65	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
Br. pl.a.s PN 10/16 DN80 304L F. surél.- T. 01B - 304L- ISO stand	2PASB80	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10/16 DN125	2PASB125	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
Br. pl.a.s PN 10/16 DN150 304L F. surél.- T. 01B - 304L- ISO stand	2PASB150	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
2PASB - Bride plate à souder RF inox 304L type 01/B EN1092-1 PN10 DN200	2PASB200	Tarif : nous contacter	Quantité disponible sous 2 à 4 jours
