2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20

Sferaco propose la bride pleine série 2B20 à face surélevée en inox 304L, Class 150, PN20, type 05/B pour transport de fluides ou de gaz
Documentation téléchargeable
Configurer vos produits
Voir toutes les configurations
Plan 3D
Réf.
CONF2B2050
Tarif : nous contacter Tarif : nous contacter
Quantité disponible selon configuration
Ajouter aux favoris

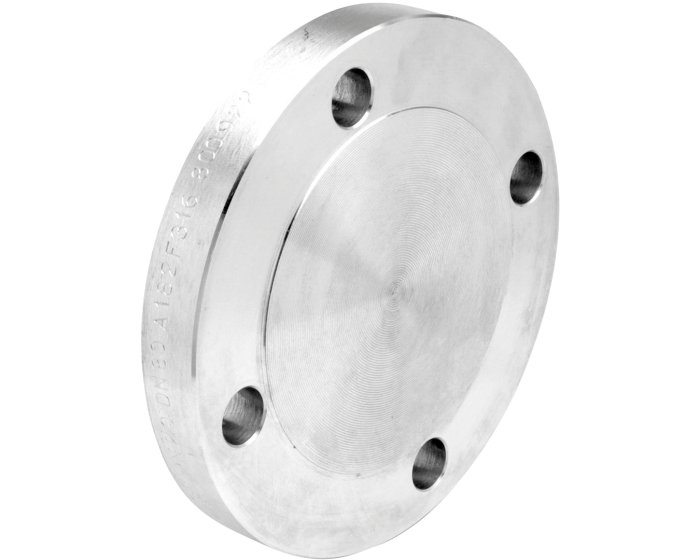

main product photo

Documentation

Fiche technique bride pleine inox 304L face surélevée 05B class150 PN20 pdf - 381.4 ko
Technical datasheet blind stainless steel flange 304L RF 05B class150 pdf -

Plus d’information

Plus d’information
Conception (suivant norme) ASME B16.5
Norme écartement ASME ASME B16.5
Nombre de trous bride 4
Type de portée de joints Type B: face de joint surélevée
Diamètre portée de joint bride e (mm) 82.1
Epaisseur bride b (mm) 19.1
Usage, application Industrie
DN 50
PS (bar) 16
Raccordement tuyauterie A brides Class 150 PN20
TS max (°C) 450
TS min (°C) -29
Diamètre extérieur (mm) 152

Toutes les configurations

Produit Référence P.U HT Disponibilité
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN100 2B20100 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN125 2B20125 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN15 2B2015 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN150 2B20150 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN20 2B2020 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN200 2B20200 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN25 2B2025 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN250 2B20250 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN32 2B2032 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN40 2B2040 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN50 2B2050 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN65 2B2065 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
2B20 - Bride pleine à face surélevée inox 304L class150 type 05B PN20 DN80 2B2080 Tarif : nous contacter
Quantité disponible sous 2 à 4 jours
